交叉滚子轴承

 　　交叉滚子轴承，因被分割的内环或外环，在装入滚柱和间隔保持器后，与交叉滚柱轴环固定在一起，以防止互相分离，故安装交叉滚柱轴环时操作简单。由于滚柱为交叉排列，  非标准交叉滚子轴承因此只用1套交叉滚柱轴环就可承受各个方向的负荷，与传统型号相比，刚性提高3~4倍。同时，因交叉滚子轴承内圈或外圈是两分割的构造，轴承间隙可调整，即使被施加预载，也能获得高精度地旋转运动。
      1、具有出色的旋转精度
　  　交叉滚子轴承内部结构采用滚子呈90°相互垂直交叉排列，
　　  滚子之间装有间隔保持器或者隔离块，可以防止滚子的倾斜货滚子之间相互磨察，有效防止了旋转扭矩的增加。另外，不会发生滚子的一方接触现象或者锁死现象；同时因为内外环是分割的结构，间隙可以调整，即使被世家预压，也能获得高精度的旋转运动。
      2、操作安装简化
　　  被分割成2部分的外环或者内环，在装入滚子和保持器后，被固定在一起，所以安装时操作非常简单。
      3、承受较大的轴向和径向负荷
　　  因为滚子在呈90°的V型沟槽滚动面上通过间隔保持器被相互垂直排列，这种设计使交叉滚子轴承就可以承受较大的径向负荷、轴向负荷及力矩负荷等所有方向的负荷。
      4、大幅节省安装空间
　　  交叉滚子轴承的内外环尺寸被最小限度的小型化，特别是超薄结构是接近极限的小型尺寸，并且具有高刚性，所以最适合于工业机器人的关节部位或者旋转部位、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗仪器、计量器具、IC制造装置等广泛用途。
　　  5.转速能力高
　　  6.减少轴长度和加工成本，热膨胀导致几何尺寸的变化有限
　　  7.采用尼龙分隔器，转动惯量低，启动扭矩低，易于控制角分度
　　  8.优化预紧力，刚度大，引导滚子运转精度高
　　  9.渗碳钢提供优良的抗冲击力和表面抗磨能力
　　  10.简单但润滑充分

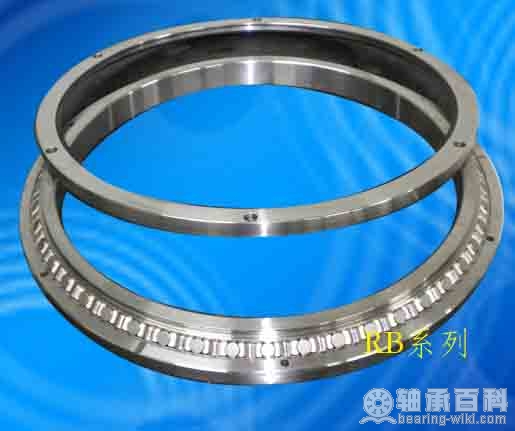

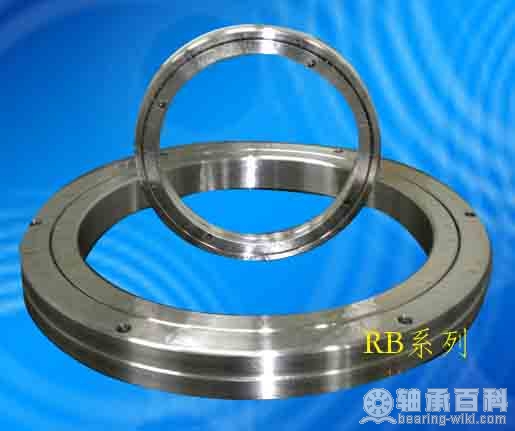

RB型（外环分割型、内环旋转用）

RB型交叉滚子轴承

此系列型号为交叉圆柱滚子轴承的基本型，内、外环尺寸被最小限度地小型化，其构造是外环是分割型，内环是一体设计，适合于要求内环旋转精度高的部位。
Model RB (Separable Outer Ring, Type for Inner Ring Rotation)Being the basic

model of the Cross-Roller Ring, despite the minimum possible dimensions of the inner and outer rings, its outer ring is separable while the inner ring is integrated

 with the main body.  This model is used in locations where the rotation accuracy of the

inner ring is required.

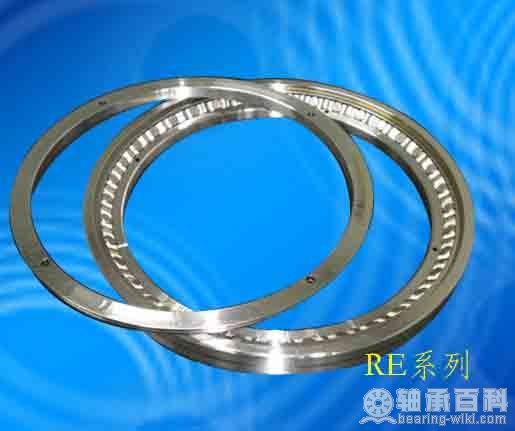

RE型（内环分割型、外环旋转用）

RE型交叉滚子轴承

RE型
此系列型号是由RB型的设计理念产生的新型式，主要尺寸与RB型相同。其构造是内环是分割型，外环是一体设计，适合于要求外环旋转精度高的部位。
Model RE (Separable Inner Ring, Type for Outer Ring Rotation)
This new model is based on the design of principal of the RB, Having
the same major dimensions as model RB,  its inner ring is separable

 while the outer ring is integrated with the main body, this model is used

 in locationswhere the rotation accuracy of the outer ring is required.

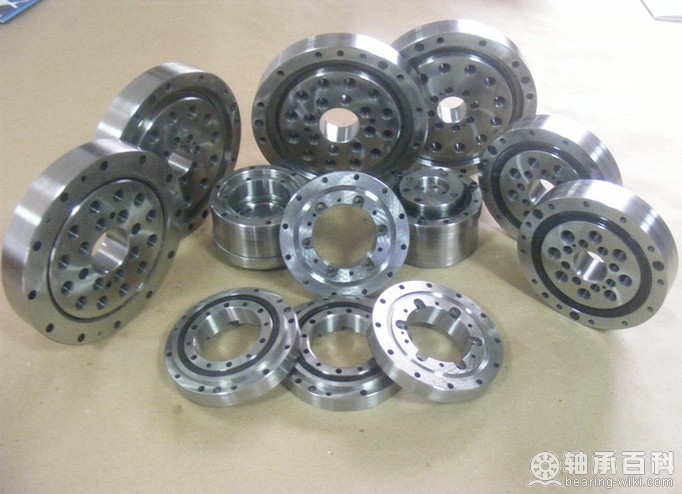

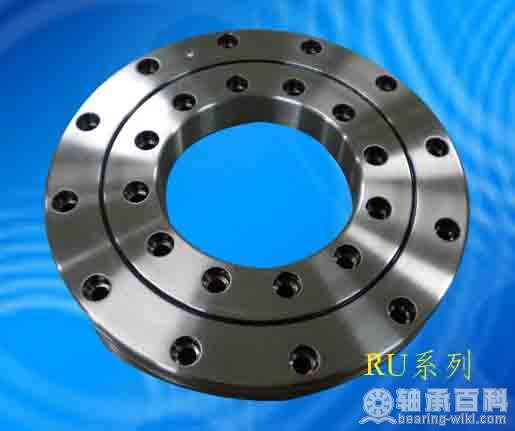

RU型、XSU型（内、外环一体型）

RU型交叉滚子轴承

RU型
此系列型号由于已进行了安装孔的加工，就不需要固定法兰和支撑座。另外，由于采用带座的的一体化内外环结构，安装对性能几乎没有影响，因此能够获得稳定的旋转精度和扭矩。通过锥销孔安装滚子，能用于外环和内环旋转。
Model RU 、Model XRU (Integrated Inner/Outer Ring Type)
Since the mounting holes are provided, this model does not require a presser flange or

 housing.  In addition, because it has an integrated inner/outer ring structure and is

 equipped with washers, its performance is minimally affected by the mounting  procedure,

ensuring stable rotation accuracy and torque. This model can be used for both inner-ring rotation and outer-ring rotation.

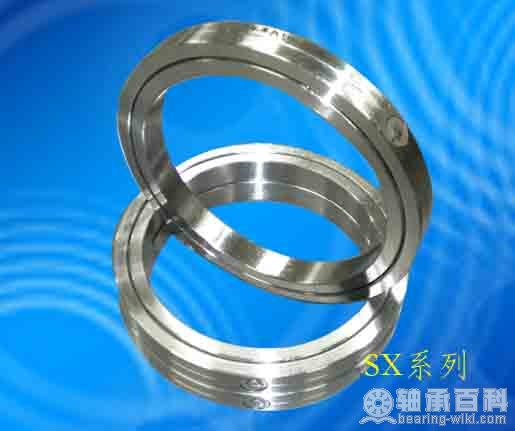

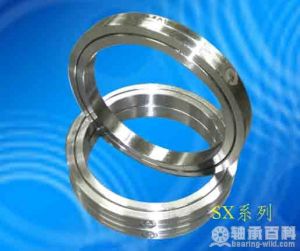

SX型（外环分割型，内环旋转用）

SX型交叉滚子轴承

SX型
其结构与RB系列类似，外环是两分割的结构，通过三个固定环连接，内环一体设计，适合于要求内环旋转精度高的部位。
Model SX (Separable Outer Ring, Type for Inner Ring Rotation)
Its structure is similar to RB series, the outer ring is separable
 and connected with three stating rings.While the inner ring is integrated
 with the main body.  This model is used in locations where the rotation

accuracy of the outer ring is required.






CRB型
CRB型（外环分割型、内环旋转用）

CRB型交叉滚子轴承

其构造是外环是分割型，内环是一体设计，不带保持架满装滚子轴承。适合于要求内环旋转精度高的部位。
Model CRB (Separable Outer Ring, Type for Inner Ring Rotation)
Its structure is that the outer ring is separable while the inner ring
is integrated with the main body. without cage ，but full complement。this model is used in locations where the rotation accuracy of the outer ring is required.
CRBC型（外环分割型、内环旋转用）
其构造是外环是分割型，内环是一体设计，带保持架满装滚子轴承。适合于要求内环旋转精度高的部位。
Model CRBC (Separable Outer Ring, Type for Inner Ring Rotation)
Its structure is that the outer ring is separable while the inner ring is integrated with

the main body. with cage and full complement。this model is used in locations where the rotation accuracy of the outer ring is required.

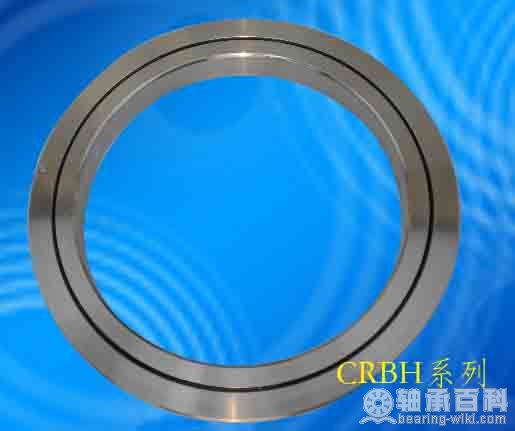

CRBH型（内、外环一体型）

CRBH型交叉滚子轴承

CRBH型
该系列型号内、外环都是一体结构，通过锥销孔安装滚子，用于外环和内环旋转。
Model CRBH (Integrated Inner/Outer Ring Type)
This model is with an integrated Inner/Outer Ring structure，can be used for both inner-ring rotation and outer-ring rotation.

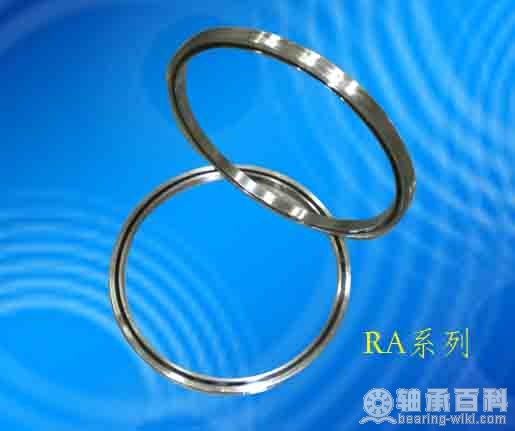

RA型（外环分割型、内环旋转用）

RA型交叉滚子轴承

RA型
此系列型号是将RB型内、外环厚度减小到极限的紧凑型。
适合于需要重量轻、紧凑设计的部位，例如机器人和机械手旋转部位。
