轴承


支撑相对旋转的轴的部件叫做轴承。通常情况下,是轴旋转。亦有轴不旋转而外壳旋转的,例如汽车轮毂轴承。轴承分为滚动轴承滑动轴承
轴承轴承
种类区别
轴承轴承
球轴承工作原理示意图球轴承工作原理示意图
角接触轴承:球与套圈公称接触角大于0°,而小于90°的滚动轴承。可同时承受径向负荷轴向负荷。能在较高的转速下工作。接触角越大,轴向承载能力越高。高精度和高速轴承通常取15度接触角。在轴向力作用下,接触角会增大。单列角接触球轴承只能承受一个方向的轴向负荷,在承受径向负荷时,将引起附加轴向力。并且只能限制轴或外壳在一个方向的轴向位移。若是成对双联安装,使一对轴承的外圈相对,即宽端面对宽端面,窄端面对窄端面。这样即可避免引起附加轴向力,而且可在两个方向使轴或外壳限制在轴向游隙范围内。

外球面轴承:有外球面和带锁紧件的宽内圈的向心滚动轴承。主要供简单的外壳使用。

直线运动轴承:两滚道在滚动方向上有相对直线运动的滚动轴承。

球轴承:滚动体是球的滚动轴承。

深沟球轴承:每个套圈均具有横截面大约为球的周长三分之一的连续沟型滚道的向心球轴承,适用于精密仪表、低噪音电机、汽车、摩托车及一般机械等,是机械工业中使用最为广泛的一类轴承。结构简易,使用维护方便。主要用来承受径向负荷、也可承受一定的轴向负荷,当轴承的径向游隙加大时,具有角接触球轴承的性能,可承受较大的轴向负荷。该类轴承摩擦系数小,极限转速高,尺寸范围与形式变化多样。坚实耐用,通用性强及低噪音运行,可在高速下运转和易于安装。单列深沟球轴承另有密封型设计,可以无须再润滑和无需保养。单列带装球缺口和双列球轴承,适用于重载工况。

推力球轴承:滚动体是球的推力滚动轴承。

滚子轴承:滚动体是滚子的滚动轴承。

圆柱滚子轴承:滚动体是圆柱滚子的向心滚动轴承,属分离型轴承,安装与拆卸非常方便。圆柱滚子轴承分为单列、双列和四列。根据轴承装用滚动体的列数不同,圆柱滚子轴承可分为单列、双列和多列圆柱滚子轴承。其中应用较多的是有保持架的单列圆柱滚子轴承。此外,还有单列或双列满装滚子等其它结构的圆柱滚子轴承。

单列圆柱滚子轴承根据套圈挡边的不同分为N型、NU型、NJ型、NF型和NUP型等。圆柱滚子轴承承受的径向负荷能力大,根据套圈挡边的结构也可承受一定的单向或双向轴向负荷。NN型和NNU型双列圆柱滚子轴承结构紧凑,刚性强,承载能力大,受载荷后变形小,大多用于机床主轴的支承。FC、FCD、FCDP型四列圆柱滚子轴承可承受较大的径向载荷,多用于轧机等重型机械上。圆柱滚子轴承主要用于电机、机床、石油、轧机装卸搬运机械和各类产业机械。

圆锥滚子轴承:滚动体是圆锥滚子的向心滚动轴承。
滚针轴承:滚动体是滚针的向心滚动轴承。
球面滚子轴承:滚动体是凸球面或凹面滚子的调心向心滚动轴承。有凸球面滚子的轴承,外圈有一球面形滚道;有凹面滚子的轴承,其内圈有一球面形滚道。
推力滚子轴承:滚动体是滚子的推力滚动轴承。
推力圆柱滚子轴承:滚动体是圆柱滚子的推力滚动轴承。
推力圆锥滚子轴承:滚动体是圆锥滚子的推力滚动轴承。
推力滚针轴承:滚动体是滚针的推力滚动轴承。
推力球面滚子轴承:滚动体是凸球面或凹面滚子的调心推力滚动轴承。有凸球面滚子的轴承座圈的滚道为球面形,有凹球面滚子的轴承轴圈的滚道为球面形。

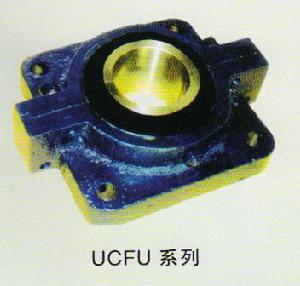

带座轴承:向心轴承与座组合在一起的一种组件,在与轴承轴心线平行的支撑表面上有个安装螺钉的底板。
关节轴承:滑动接触表面为球面,主要适用于摆动运动、倾斜运动和旋转运动的球面滑动轴承。
组合轴承:一套轴承内同时由上述两种以上轴承结构形式组合而成的滚动轴承。如滚针和推力圆柱滚子组合轴承、滚针和推力球组合轴承、滚针和角接触球组合轴承等。
其他轴承:除上述以外的其他结构的滚动轴承。
滑动轴承:滑动轴承不分内外圈也没有滚动体,一般是由耐磨材料制成。常用于低速,重载及加注润滑及维护困难的机械转动部位。
轧机轴承:轧机轴承一般只用来承受径向负荷,与相同尺寸的深沟球轴承相比,有较大的径向负荷能力,极限转速接近深沟球轴承,但与这类轴承配合的轴﹑壳体孔的加工要求较高,允许内圈轴线与外圈轴线倾斜度很小(2°-4°),两轴线倾斜如超越限度,滚子与套圈滚道的接触情况将要恶化,严重影响轴承的负荷能力,降低轴承的使用寿命。所以该类轴承如需要安装在承受轴向负荷作用的主机部件中,只有在同时使用其他类型轴承去承受轴向负荷的前提下,才可使用。

轴承品牌
SKF

  SKF集团是全球领先的滚动轴承和密封件产品、客户解决方案和服务的供应商。集团的主要实力包括技术支持、设备维护服务、设备状况监测,以及技术培训。在线性运动产品、高精度轴承、机床主轴及相应服务等领域中,SKF集团的地位也日益提高,在轴承钢制造领域,SKF轴承是公认的龙头企业。 瑞典SKF轴承的业务分为三大部门:工业部、汽车部和服务部。每个业务部门都为全球市场提供服务,重点放在和自身业务相关的客户及行业。SKF进口轴承属下有100多家制造企业,分设在世界各地。

FAG
  德国FAG轴承集团成立于1883年,是全球第一家轴承制造商。目前在全世界共拥有18000名员工,年销售额超过60亿欧元。FAG轴承始终站在世界轴承领域的最前列,公司目前所生产的型号已经涵盖了各种行业,并在铁路、钢铁、造纸、水泥、矿山等领域更是一枝独秀。尽管如此,公司仍每年投入大量的研发资金,用于新产品的开发及成熟产品的改进,因为世界不断在前进,市场需求和客户要求永远都是划时代的。
INA
  德国INA轴承
  隶属于舍弗勒集团旗下的德国INA轴承公司,成立于1946年,总部位于德国的纽伦堡。德国INA轴承公司自成立以来,一直致力于产品的创新,以满足客户之所需,并提供高质量的保证,使之成为全球滚动轴承首要供应商以及汽车制造商公认的合作伙伴。
NSK
    日本精工株式会社(NSK LTD.)NSK轴承公司成立于1916年。是日本国内第一家设计生产轴承的厂商,几十年来,NSK轴承开发出无数新型轴承,满足世界各地用户的需求,并为产业发展和技术进步做出了极大的贡献。同时NSK轴承公司凭借其在精密加工方面的技术优势,不断开发汽车零部件、精密机械组件等高、精、尖产品,在电子应用等领域积极开展多元化经营。目前NSK轴承在全球20多个国家和地区建立了销售网络,并拥有30多家工厂。NSK轴承致力于向经济持续高速发展的中国输出先进的生产技术和管理经验,逐步确立并完善以生产为核心、技术为指导、营销信息为辅助的三位一体化事业体制,NSK轴承将加快这一体制的本地化进程,从而为中国的广大用户提供更直接、更完善的服务,为中国的产业现代化作出应有的贡献。
KOYO
  KOYO轴承 ( 光洋精工株式会社 )创立于1921年,是一家研发型综合功能产品制造日本公司,拥有6557名员工。日本光洋精工株式会社KOYO SEIKO为日本四大轴承生产集团之一,以具有世界顶级之生产及管制设备,在日本拥有国分东京、奈良、引田、丰桥、高松、德岛及龟山等八个生产主力工厂, (全部通过ISO9001认证),海外横夸欧洲、亚洲、南北美洲数个生产据点和研究机构。
NTN
  NTN是世界综合性精密机械制造厂家之一,NTN轴承公司于1918年成立于日本,总部设在大阪市西区,在日本国内有11家制作所,25家营业所和3家研究所;在国外拥有20家独资生产厂、2家研究所和48家营业所。NTN轴承的生产、销售、技术各个部门努力不懈的开拓与深化自己的专业领域,同时又相互有机地结合起来。如何最大限度地减少摩擦系数与提高能量效率?NTN轴承技术达到了世界上只有毫微米单位大小--纳米等级精密度。这种过去纯属奢望的精密度,现在已经开始使用于轨道卫星、航空、铁道与汽车、造纸设备、办公设备与食品机械等工业部门的各个领域
NACHI
     NACHI轴承不二越公司以“为制造业的发展而做贡献”为经营理念,拥有机械工具,功能零部件,材料等3大机械制造事业。经过75年的发展,不断地结合各种核心技术来促进研究与开发。目前,公司主要产品有切削刀具,机床、轴承、液压设备,自动化生产用机器人、特种钢、面向IT产业的超精密机械及其环境系统。

结构性能
轴承轴承
1、进口轴承中的推力角接触球轴承

推力角接触球轴承接触角一般为60°常用的推力角接触球轴承一般为双向推力角接触球轴承,主要用于精密机床主轴,一般与双列圆柱滚子轴承一起配合使用,可承受双向轴向载荷,具有精度高,刚性好,温升低,转速高,装拆方便等优点。

2、进口轴承中的深沟球轴承

在结构上深沟球轴承的每个套圈均具有横截面大约为球的赤道圆周长的三分之一的连续沟型滚道。深沟球轴承主要用于承受径向载荷,也可承受一定的轴向载荷。当轴承的径向游隙增大时,具有角接触球轴承的性质,可承受两个方向交变的轴向载荷。与尺寸相同的其它类型轴承相比,该类轴承摩擦系数小,极限转速高,精度高,是用户选型时首选的轴承类型。深沟球轴承结构简单,使用方便,是生产批量最大,应用范围最广的一类进口轴承。

3、进口轴承中的推力圆锥滚子轴承

由于推力圆锥滚子轴承中的滚动体为圆锥滚子,在结构上滚动母线与垫圈的滚道母线均汇交于轴承的轴心线上某一点,因而滚动表面可形成纯滚动、极限转速高于推力圆柱滚子轴承。特点:推力圆锥滚子轴承可承受单向的轴向载荷。推力圆锥滚子轴承的类型代号为90000型。

4、进口轴承中的双列圆锥滚子轴承的结构、性能特点

双列圆锥滚子轴承结构繁多,最大量的是35000型,有一个双滚道外圈和两个内圈,两内圈之间有一隔圈,改变隔圈的厚度可调整游隙。这类轴承在承受径向载荷的同时可承受双向轴向载荷,可在轴承的轴向游隙范围内限制轴和外壳的轴向位移。圆锥滚子轴承的结构特点。圆锥滚子轴承的类型代号为30000,圆锥滚子轴承为分离型轴承。圆锥滚子轴承主要用于承受以径向载荷为主的径向与轴向联合载荷。与角接触球轴承相比、承载能力大,极限转速低。圆锥滚子轴承能够承受一个方向的轴向载荷,能够限制轴或外壳一个方向的轴向wei'yi。

发明起源
轴承轴承
早期的直线运动轴承形式,就是一排在撬板下放置一排木杆。这个技术或许可以追溯到修建吉扎金字塔的时候,虽然还没有明确的证据。现代直线运动轴承使用的是用一种工作原理,只不过有时用球代替滚子。

最早的滑动和滚动体轴承是木制的。陶瓷、蓝宝石或者玻璃也有使用,钢、铜其他金属、塑料(比如尼龙、胶木、特氟龙和UHMWPE)都被普遍使用。

从重载车轮轴和机床主轴到精密的钟表零件,很多场合都需要旋转轴承。最简单的旋转轴承是轴套轴承,它只是一个夹在车轮和轮轴之间的衬套。这种设计随后被滚动轴承替代,就是用很多圆柱形的滚子替代原先的衬套,每个滚动体就像一个单独的车轮。最早投入实用的带有保持架的滚动轴承是钟表匠约翰·哈里逊于1760年为制作H3计时计而发明的。

在意大利奈米湖发现的一艘古罗马船只上,发现了早期的球轴承的实例。这个木制球轴承是用来支撑旋转桌面的。这艘船建造于公元前40年。据说列昂纳多·达·芬奇在1500年左右曾经对一种球轴承进行过描述。球轴承的各种不成熟因素中,有很重要的一点就是球之间会发生碰撞,造成额外的摩擦。但是可以通过把球放进一个个小笼里防止这种现象。17世纪,伽利略对“固定球”的,或者“笼装球”的球轴承做过最早的描述。但在随后相当长的时间里,在机器上安装轴承一直没有实现。第一个关于球沟道的专利是卡马森的菲利普·沃恩在1794年获得的。

1883年,弗里德里希·费舍尔提出了使用合适的生产机器磨制大小相同、圆度准确的钢球的主张。这奠定了创建独立的轴承工业的基础。“FischersAutomatischeGußstahlkugelfabrik”或者“FischerAktien-Gesellschaft”的首字母组合后来成了商标,在1905年7月29日注册。1962年,这个商标作了修改并沿用至今,并在1979年成为了公司不可分割的一部分。

1907年,SKF轴承工厂的斯文·温奎斯特设计了最早的现代自调心球轴承。

使用保管
轴承轴承
轴承使用注意事项与一般的机械零件相比,滚动轴承的精度较高,因此使用时也相应地应小心谨慎。

1)保持轴承及其周围的清洁
2)使用时仔细认真
若使用时粗心大意给轴承以强烈冲击,会使轴承出现伤痕、压痕、断裂等伤。
3)使用合适的工具
4)注意轴承的防锈
避免在潮湿的场所使用,而且为不使汗水沾上,应戴手套。
5)使用者应熟悉轴承
6)制定轴承使用的作业规范
a、轴承的保管
b、轴承及其周边的清洗
c、安装部位的尺寸与加工质量的检验
d、安装作业
e、安装后的检查
f、拆卸作业
g、维护保养(定期检查)
h、润滑剂的补充

轴承的保管

轴承在出厂时均涂有适量的防锈油并用防锈纸包装,只要该包装不被破坏,轴承的质量将得到保证。
但长期存放时,拟在温度低于65%、温度为20摄氏度左右的条件下,存放在高于地面30cm的架子上为宜。另外,保管场所应避开直射阳光或与han'l的墙壁触。

轴承的安装安装前注意事项

轴承轴承
1)轴承的准备

由于轴承经过防锈处理并加以包装,因此不到临安装前不要打开包装。另外,轴承上涂布的防锈油具有良好的润滑性能,对于一般用途的轴承或充填润滑脂的轴承,可不必清洗直接使用。但对于仪表用轴承或用于高速旋转的轴承,应用清洁的清洗油将防锈油洗去,这时轴承容易生锈,不可长时间放置。

2)轴与外壳的检验

清洗轴承与外壳,确认无伤痕或机械加工留下的毛刺。外壳内绝对不得有研磨剂(SiC、Al2O3等)型砂、切屑等。
其次检验轴与外壳的尺寸、形状和加工质量是否与图纸符合。安装轴承前,在检验合格的轴与外壳的各配合面涂布机械油。

轴承的安装方法

轴承的安装方法因轴承类型及配合条件而有所不同。由于一般多为轴旋转,因此内圈与外圈可分别采用过盈配合与间隙配合,而外圈旋转时,则外圈采用过盈配合。

(1)压入安装
压入安装一般利用压力机,也可利用螺栓与螺母,不得已时可利用手锤进装。

(2)热套安装
将轴承在油中加热使其膨胀后再安装在轴上的热套方法可以使轴承避免受不必要的外力,在短时间内完成安装作业。

注意事项
轴承轴承
加热注意事项:

1)一般加热不要超过100摄氏度。
2)不允许轴承接触油槽底部。

另外热套安装还可以利用感应加热装置将轴承加热使其膨胀后再安装在轴上。

轴承的拆卸

定期检查或更换零件时,需要拆卸轴承。通常轴和轴承箱几乎都要继续使用,轴承也往往要继续使用。因此,结构设计要考虑到拆卸轴承时,不至损伤轴承、轴、轴承箱及其他零件,同时还要准备适当的拆卸工具。拆卸静配合的套圈时,只能将拉力加在该套圈上,不得通过滚动体拉拔套圈。

轴承的维护保养

为使轴承充分发挥并长期保持其应有的性能,必须切实做好定期维护保养(定期检查)。通过适当的定期检查,做到早期发现故障,防止事故于未然,对提高生产率和经济性十分重要。

1、清洗
将轴承拆下检查时,先用摄影等方法做好外观记录。另外,要确认剩余润滑剂的量并对润滑剂采样,然后再清洗轴承。
a、轴承的清洗分粗洗和精洗进行,并可在使用的容器底部放上金属网架。
b、粗洗时,在油中用刷子等清除润滑脂或粘着物。此时若在油中转动轴承,注意会因异物等损伤滚动面。
c、精洗时,在油中慢慢转动轴承,须仔细地进行。
通常使用的清洗剂为中性不含水柴油或煤油,根据需要有时也使用温性碱液等。不论用哪种清洗剂,都要经常过滤保持清洁。清洗后,立即在轴承上涂布防锈油或防锈脂。

2、检查与判断
为了判断拆下的轴承能否重新使用,要着重检查其尺寸精度、旋转精度、内部游隙以及配合面、滚道面、保持架和密封圈等。关于检查结果,可由用惯轴承或精通轴承者进行判断。判断的标准根据机械性能和重要度以及检查周期等而有所不同。如有以下损伤,轴承不得重新使用,必须更换。
1)轴承零部件的断裂和缺陷。
2)滚道面物滚动面的剥离。

轴承轴承
轴承的故障识别方法

不通过拆卸检查,即可识别或预测运转中的轴承有无故障,对提高生产率和经济性是十分重要的。
主要的识别方法如下:
1)通过声音进行识别
通过声音进行识别需要有丰富的经验。必须经过充分的训练达到能够识别轴承声音与非轴承声音。为此,应尽量由专人来进行这项工作。用听音器或听音棒贴在外壳上可清楚地听到轴承的声音。
2)通过工作温度进行识别
该方法属比较识别法,仅限于用在运转状态不太变化的场合。为此,必须进行温度的连续记录。出现故障时,不仅温度升高,还会出现不规则变化。
3)通过润滑剂的状态进行识别
对润滑剂采样分析,通过其污浊程度是否混入异物或金属粉末等进行判断。该方法对不能靠近观察的轴承或大型轴承尤为有效。

轴承功用

1、支承轴及轴上零件

2、保持轴的旋转精度

3、减少轴与支承的摩擦和磨损
