螺栓型曲线滚轮轴承

螺栓型曲线滚轮轴承

螺栓型曲线滚轮一般为满装滚子结构，螺栓轴滚道部位经过淬火，为避免应力集中，滚轮的厚壁外圈外表面为弧形。外圈有两个整体挡边，轴向由滚子引导。螺栓轴头部和压装的侧挡圈通过滚子为外圈提供轴向支承。 　　

曲线滚轮轴承适合较重的径向负荷，由于外圈是由滚子来轴向引导，该轴承也能承受较重的轴向负荷，允许相对高速的运行。但是由于是满装滚子，需要经常补充润滑脂，可以通过芯轴两端以及芯轴体上的孔来加注润滑剂。 　　

1）基本型NUKR系列　 　　

螺栓轴型曲线滚轮NUKR系列为满装双列圆柱滚子结构。 　　

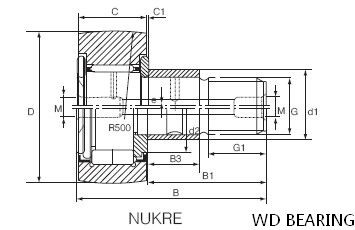

2）偏心套NUKRE系列　 　　

螺栓轴型曲线滚轮NUKRE系列和NUKR系列类似均为满装双列圆柱滚子结构，唯一不同的是NUKRE系列在螺栓轴上有一个偏心套。 　　

3）双滚道PWKR系列 　　

螺栓轴型曲线滚轮PWKR系列和NUKR系列类似，均为满装双列圆柱滚子结构，唯一不同的是PWKR的外圈为双滚道，两列滚子是分开的。　 　　

4）带侧滚轮NUKRA系列 　　

NUKRA系列和NUKR系列外形类似，区别是NUKRA为双头螺栓，而且在螺栓轴尾部增加了一侧滚轮，从而导致结构发生变化，NUKRA为单列满装圆柱滚子结构。　　

5）KR系列 　　

KR系列曲线滚轮轴承为滚针保持架组件轴承，外圈经由螺栓上的挡边和固定在螺栓上的挡圈被轴向引导，可以承受较重的载荷和中转速。由于轴承内部有较多的贮脂空间，所以润滑周期得延长。 　　

KR和NUKR类似，不同的是KR两端均有挡圈，而NUKR只有一端有挡圈。 　　

6）KRV系列 　　

KRV系列曲线滚轮轴承为满装滚针轴承，外圈经由螺栓上的挡边和固定在螺栓上的挡圈被轴向引导，可以承受较重的载荷但较低的转速，但必须经常添加润滑脂。 　　

KRV和NUKR类似，不同的是KRV两端均有挡圈，而NUKR只有一端有挡圈。
