调心滚子轴承的结构特征

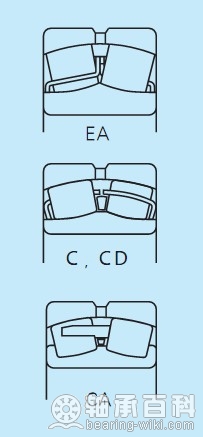

调心滚子轴承，如图所示，有高承载设计的EA型、C型、CD型、CA型。设计上，EA型、C型、CD型为冲压保持架，CA型铜合金车制保持架。EA型轴承具有高承载，低力矩的特长。

类型

EA型的标准设计是带有油孔油槽的，对于其他类型，为了供给润滑剂，也可以设置油槽和油孔，对于外径小于180mm的轴承，于外径大于180mm的轴承，其标准设计为带油槽和油孔的(轴承型号带有E4)

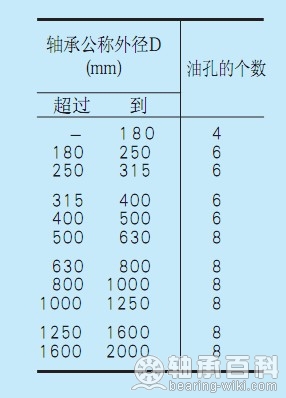

另外，使用带有油槽，油孔的轴承时，因轴承油槽深度有限，所以如在外壳内径上也设置出油槽则更为有效。轴承的油槽，油孔的尺寸和个数，依照下图。

油孔个数
